重慶專業維修Harmankardon 哈曼卡頓AVR270/370無聲音一例

維修日期：2015-4-6

品牌型號：Harman/kardon 哈曼卡頓AVR270

客戶單位及聯系人：重慶本地手機尾號9999吳女士

故障現象： 不開機。

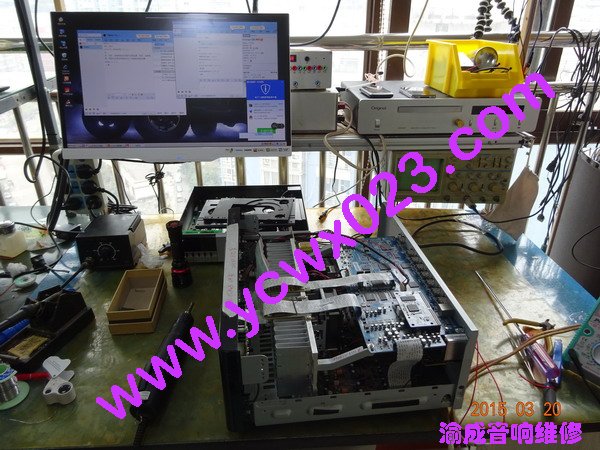

維修過程：

檢測開關電源副組無輸出，沒有待機電壓。該機采用全部開關電源設計，電源分三組，一組是5伏待機電壓，二組是正負15伏和30伏屏顯電壓，這第二組振蕩芯片供電由每一組采樣，第三組正負45伏后級工作電壓由第二組采樣。將電源修正常后才發現圖像正常，全部信號沒有聲音。接模擬信號時IC2103第50腳DSP1-RST輸出的復位信號間斷性閃爍，接HDMI信號時該腳復位信號正常，音箱有很小的雜音，不能分辨出音樂聲音。

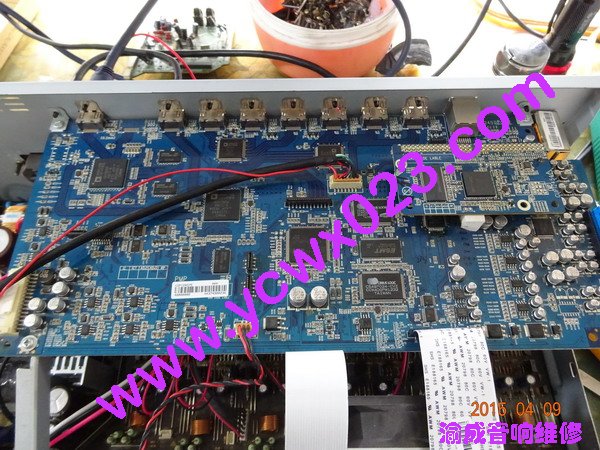

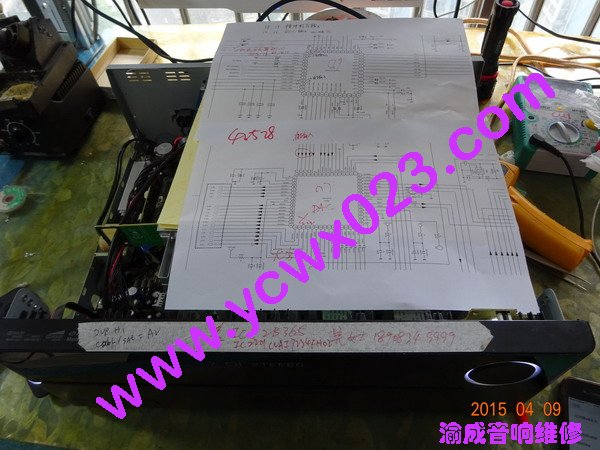

根據經驗決定先用模擬信號輸入來維修，接入ANALOG IN2后，在IC2201第29、30腳找到輸入信號，經該芯片切換后從第38、39腳輸出供給IC1904、1905兩只運放處理后送到IC1901（CS42528）的第13、14、15、16腳作為DAC信號源，測量時發現信號有正常輸入。該芯片在與DSP電路將聲音作效果處理后又從第20腳---37腳一共輸出8個聲道（含低音共7.1）的模擬信號，其中第34、35、36、37腳為R、L聲道輸出，圖紙標記為：D_FR+ /D_FR- /D_FL+/ D_FR-, 測量這四個腳位時發現沒有信號輸出（測量工作電壓正常，復位和數據都有，更換后有聲音），這部分電路在第177頁，這四個主聲道信號經運放IC2202放大后從第1腳和第7腳輸出，又送回給IC2201（CVINJU72340AFH20）從第41、42腳輸入，用作音量調節后從第1、第2腳輸出VOL-R/VOL-L,再經運放IC2217放大，從此產生供往后級放大板的前級信號。
