STC超三接法實質大解析

時間:2011-10-07 08:21來源:互聯網 作者:佚名 點擊:0
日本上條信一開發的超三 電路 在國內介紹較少,本文試圖做一些容易理解的分析。 所謂超三,就是其指標超過 三極管 電路:首先是線性好于三極管,其次,內阻相當于三極管,再就是功率 靈敏度 大大優于三極管,電壓利用率也大于三極管。【相關閱讀請參見:《

日本上條信一開發的超三電路在國內介紹較少,本文試圖做一些容易理解的分析。

所謂超三,就是其指標超過三極管電路:首先是線性好于三極管,其次,內阻相當于三極管,再就是功率靈敏度大大優于三極管,電壓利用率也大于三極管。【相關閱讀請參見:《《淺談超級三極管(STC)》

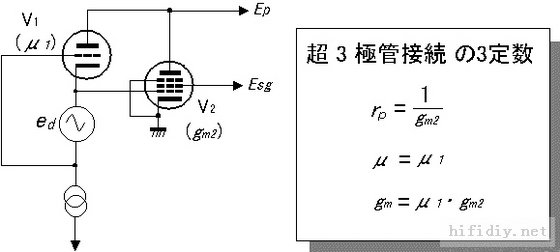

我們來看看STC(超三接法)的基本單元電路:

圖中V2為功率放大管,V1為通用三極管,V1陰極的ed為電壓信號源,V1整體通過電流源接地。

在進一步介紹這個電路之前,還是先來了解一些基礎的單元電路比較好。

1、典型電壓并聯負反饋電路,電路結構如圖:

其中,US為信號源,RS為信號源內阻,RF為反饋電阻,A1是放大單元開環增益,RL為負載,反饋系數b=RS/(RS+RF),放大系數A=A1/(1+bA1),是典型的反饋計算方法。

2、將上一電路中的信號源更換成電流源CCS。

由于電流源特性是內阻趨向無窮大,因此,在上一電路中等效于RS --> ∞,RS遠大于RF(RF可以忽略不計),反饋系數 b近似等于 RS/RS=1,放大系數 A= A1/(1+A1),由于A1是開環增益,遠大于1,因此A= A1/A1= 1。

因為是電壓反饋,具有降低輸出阻抗作用,本例是深度反饋,定性分析,輸出阻抗大大降低。

3、將2例中的電流源更換為電壓控制電流源VCCS,即互導放大器

若VCCS的互導為Gm ,即受控電流 I= Gm×US,整個電路增益為 A = Gm×US×RF。

4、電子管單級電路中,符合高增益單元特征,能替代上述3例中A1的,為電子五極管。

將五極管替代 第3例中的 A1單元電路:

此時,同樣由于深度反饋作用,結論同例3電路。

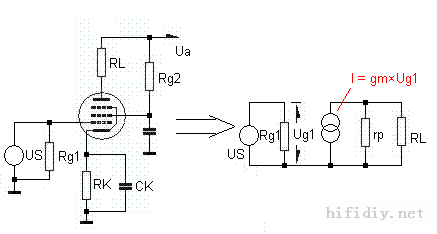

5、電子管是一種電壓控制型器件,三極管,五極管都具有此特性。而五極管由于內阻很高,輸出特性具有電流源特性。因此,電子五極管是一種理想的電壓控制電流源VCCS。其單元電路的小信號等效電路,如圖所示:

其中,rp是五極管內阻,小信號五極管典型內阻往往高達兆歐級別。相比較,其負載RL可以忽略不計,因此,是比較理想的電流源特性。

6、以小信號五極管替代 4例中的VCCS,如圖:

其中,小信號五極管內組rp遠大于RF,定性分析,結論同3例。使后一級的功率五極管增益為1,輸出阻抗極低。

7、帶電流反饋的等值三極管

當電子三極管陰極引入本級電流串聯反饋以后,從外部看,等效輸出阻抗上升,且可以計算。電路結構如圖:

在工作點附近,小信號情況下,其等值于一個線性電阻,這個電阻阻值R'F= rp1+(1+u)RK,其中u為三極管放大系數,rp1為工作點附近三極管內阻。

在另一類STC電路中,其本質是兩級串聯電壓負反饋,電路中即用了這種等值三極管的等值內阻作為反饋電阻。

8、以電子三極管內阻來替代原來各例中的反饋電阻RF,可以得到如下圖:

其中,圖中反饋電阻仍然為三極管V1的管內阻rp1。此時,電路形成了一個實用結構,跟和前面給出的超三電路已經一致!

假設,V2跨導為Gm2,原內阻為rp2,根據反饋公式可得等效內阻rp = rp2/(1+Gm2×rp2×b)。其中,b為反饋系數(這里也是深度反饋),b=1,Gm2×rp2×遠大于1,因此,rp= rp2 / (Gm2×rp2) = 1/Gm2 ,即STC單元電路的結論!

同樣,由于V1受控于RK,可以求得整個電路放大系數 u=u1。根據u=rp×Gm,可以求得Gm = u1×Gm2。倒退回去看所謂的STC接法,它的本質就是深度電壓并聯負反饋

具體實現方法是:將電子管內阻或者等值內阻作為電壓并聯反饋電阻,雙極晶體管(BJT)、場效應晶體管(FET)、電子五極管作為受控電流源。

由于STC接法大大降低了五極管的內阻,使輸出變壓器的制作變的異常容易,因此,很多改善來源于原本采用的劣質輸出變壓器。另外,閉環諧波失真過低沒有太大意義,人耳對此不甚敏感。

但是,上述等值電路始終是在小信號模式下分析。當信號幅度較大的時候,并不是所有的電子管都具有良好的線性。由于反饋電阻是非線性電阻,因此,超三的各次失真分量并不具有可控性,也未必隨著負反饋同比減小。

另外,深度反饋電路在對應復合負載的時候,具有很大的不確定性。盡管靜態指標優秀,但是動態指標則不得而知了。我想既要看到深度反饋的優點,也要辯證的看到可能帶來的問題。

因為深度反饋電路,當輸出為阻容負載,瞬間給了一個脈沖,容性負載電壓不能突變。于是,反饋信號不能及時給出,推動級即產生過載。一旦產生過載,這是任何反饋都無能為力的。

我們的反饋理論是建立在線性系統基礎上的。同樣,阻感負載因為電感續流作用,也會產生問題。

另外,由于是非線性電阻,不能如實的將輸出管各次諧波失真反饋回來,給系統增加了不可控制性。

實際上,系統越是高級,可以發現這種深度反饋,在交響方面表現越差,并且不夠自然,過于造作。靜態指標是由于100%電壓反饋帶來的,由于電壓負反饋,輸出阻抗很低,輸出變壓器要求就降低很多,這是它靜態指標表現好的根本原因。與其這樣,不如用陰極輸出器做輸出級,其實兩者都是一樣,缺點也類似。

由于國內很多人僅僅從表面去了解了這個線路,只看到了表象,所以我寫了這樣一篇文章供參考。上條信一還有一個有名的電路是企圖采用失真抵消原理提高系統表現,可惜也只是數學公式游戲,實際上其中反而弄巧成拙為正反饋。

至于串入二極管,是國外業余愛好者Patrick Turner首先提出的。超三線路,法國人首先已經給出,其實國外高手都研究過,好壞已經被歷史證明了。

花絮:早在20世紀70年代,法國就有STC超三應用的電路,但是曇花一現,反而給日本人申請了專利,姑且不揣測是否巧合,但其中故事就不得而知了。
