Musical Fidelity音樂傳真M3合并功放維修實例

    故障現象：按下交流電源開關，電源指示燈亮，能聽到主繼電器吸合，功放機有指示，一分鐘后關閉，同時繼電器也放開。電源指示燈閃。

    分析：此機為合并式后級，單獨電源，電源輸出三個接口，兩邊分別為功放左右聲道單獨供電，中間為控制電路電源。中間那根接口輸出交流9伏和交流雙71伏，到功放機內整流濾波后得到正12伏和正負

100伏，分別作為控制電路工作電源和前級放大電源。這種電源結構與其他功放不同。注意到后級放大板左右各有一個方形的變壓器形狀的器件，但這并不是變壓器，而是音樂傳真獨有和扼流線圈，用在供電電路中起到凈化電源提升音質的作用。

檢修：將三根電源線連接好以后，測量各電壓點電壓，測得交流9伏實為7伏，雙71伏實為16伏，明顯異常，馬上關機。打開電源盒蓋，兩只大變壓器和一只小變壓器，看外觀沒有異常，清理電路走向，220伏交流電源進來后通過交流開關供給小變壓器和主繼電器，9伏交流供到一塊小電路板上通過延時元件啟動主繼電器，主繼電器能吸合說明電路板沒有問題，斷開與功放間的連接后通電測量，正負71伏和9伏仍不正常，說明短路原因不在負載而在于變壓器本身，用手摸已嚴重發燙。更換小變壓器后試機工作正常。左右聲道均有聲音，試機半小時后發現右聲道聲音變得水沙啞直到消失。由于該機電路結構相當獨立，后級左右聲道單獨放置，單獨供電，前級左右聲道單獨為一張電路板，前后級之間信號線用的是可以拔插的RCA蓮花頭接口，用示波器測量故障時右聲道后級輸入端沒有信號，測量前級輸入端有信號，說明故障點在前級板上。清理前級電路發現，信號從排線經輸入選擇開關機械選擇后輸出到放大電路，線過幾級放大后送到輸出繼電器，因?yàn)榇藱C(jī)帶有前級輸出功能，此功能用繼電器輪換輸出，所以此處多出一組繼電器。前級放大板實就是一個功放電路，將此板單獨拆下來通電正負電源便可工作，經過左右聲道對比檢查發現，右聲道的放大管Q302的偏置電阻損壞，當偏置充電電容釋放后便會引起Q302進入飽和狀態，進而聲音沙啞直到消失。更換后試機沒有再出現故障。特別注意的是前級放大板上使用了兩中小小的電子管，這種型號的電子管在國內機器上未見出現過。

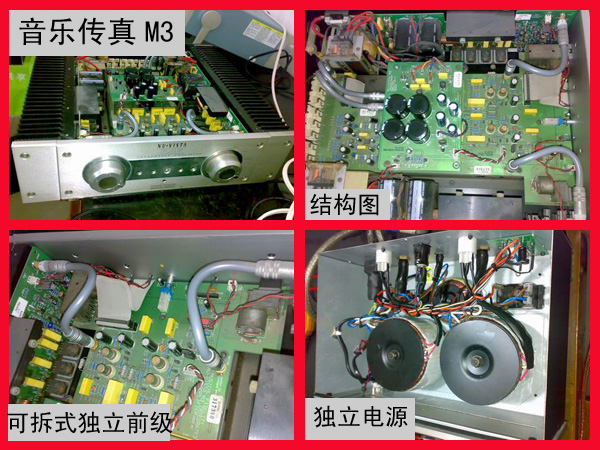

以下是音樂傳真M3合并功放內部維修實圖。

圖解：

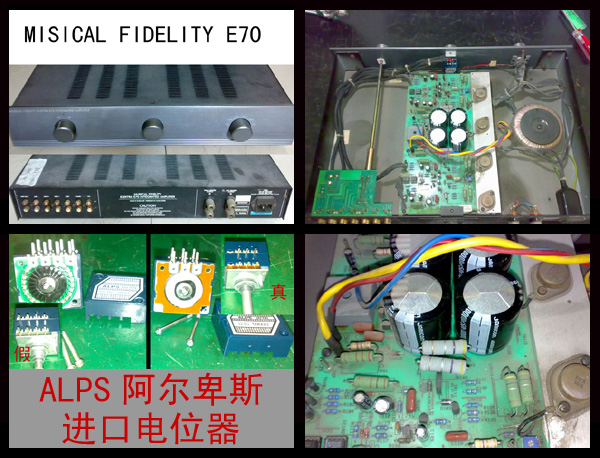

音樂傳真E70功放維修一例

故障現象：

左右聲道音量時大時小，旋轉音量旋鈕時音箱發出很大的電流聲，信號切換開關有時候也要?jiǎng)右粍?dòng)才響。

維修分析：

以上現象是典型的老化，音量旋鈕老化，開關不靈，但是這種進口開關沒有代換品，如果只是簡單的噴點清洗劑進去，也許當時能管用，但一定管不了多久，因?yàn)檫@種開關結構復雜，清洗劑并不能完全清除觸點上的氧化層。只有將開關拆下來，完全分解以后將每個觸點都去除氧化層，才能讓它達到新的效果，幾年都不會再出現同樣的問題。

音量電位器用的是日本APLS阿爾卑斯電位器，50K雙聯。這個電位器在中國市場有貨，但是正品價格昂貴，仿品居多，而且價格也不低。正品APLS阿爾卑斯電位器在外觀上和仿品沒有太多區別，基本看不出來，拆開后可以發現，仿的螺絲不夠精致，電阻盤不是碳膜而是多個小電阻組成的圓圈。這是最明顯的區別。清洗好開關，更換了電位器之后，該機沒有其他問題，性能良好。

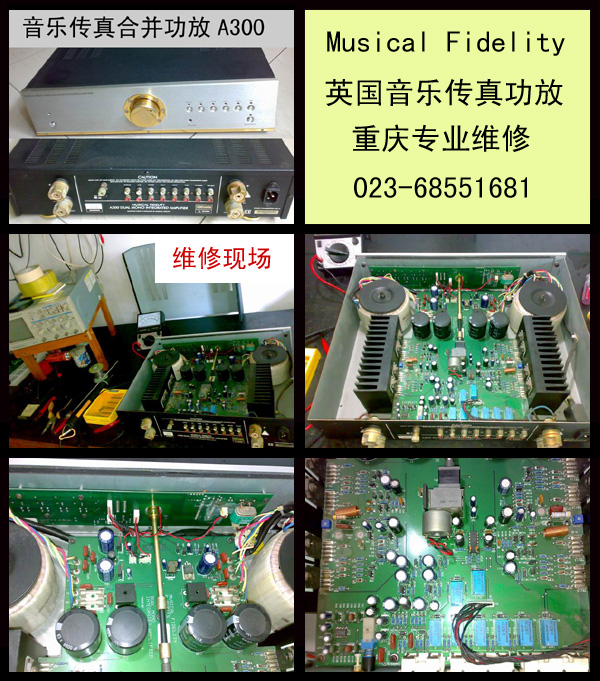

音樂傳真合并式功放A300維修一例

故障現象：只有CD通道有雜音，其他通道正常。

維修過程：既然其他通道都正常，故障范圍只是固定在了CD切換通道和轉換繼電器之前的運放電路。該功放采用了雙電源獨立供電，兩變壓器很大很重，散熱器固定在底板上，但是拆下的時候要注意由于解熱器較重，容易損傷功放塊的引腳。拆下來后仔細清理電路，沒有發現任何元件損壞，當手無意中碰到輸入端子時雜音消失了，拆下輸出端子后發現，該端子共用接地銅片已經斷裂，但是保持著很近的接觸，重新連接好以后開機測試，雜音消失了。

在維修此類機器時切不可在不明原因的情況下隨意更換零件，一臺好的機器核心的價值在于每個零件參數間的配合，出廠之前是經過經驗豐富的音響師調較出來的，性能和設計上更是經過嚴格的測試之后才上市的，真正好的機器不會出現大面積元件損壞的情況，這也是音樂傳真貴的原因，這臺A300目前二手價仍然保持在9000元左右。可見其品質所在。
