PM-4輸出故障馬蘭士純甲類功放維修

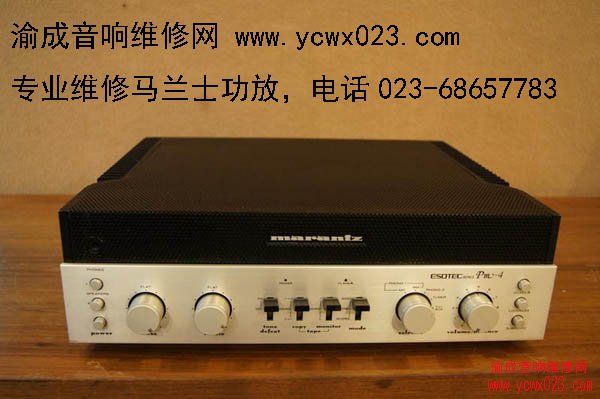

     馬蘭士PM-4甲類功放機,是馬蘭士PM系列最值得收藏的一款甲類功放機, 它柔和的音色,敢和膽機蓖美,甚高的解晰力又勝于膽機.奇形的外觀別具一格,獨領風騷,當年的頂級甲類機皇.音質甜美迷人大器，實為甲類機器的楷模，用了十幾年難得維修一次。打開PM-4不難發現，以前的功放機在電路設計上還是非常難看，維修時要拆機板也很不方便，相比現在的電路設計，工藝上已經有飛躍式的進步。



    故障現象：開機操作正常，右聲道聲音正常，左聲道聲音非常微弱。

將左右聲道單獨測試，故障現象一樣，說明故障在機內。開蓋后用示波器測量信號，左右聲道輸入的音頻信號都到了前面板的平衡開關，但想要繼續這樣順藤摸瓜的查下去卻有些難，因為機內走線較為復雜，到處都是連線。經過認真的觀察，終于弄明白信號流程，輸入信號從背后通連線到面板音調轉換開關，然后到平衡開關，出來又用連線接到背部的信源轉換開關，轉換后用連線送到功放板插針上，用示波器觀察就不難發現，到功放板輸入端后信號明日哀弱并伴有雜波，試著清洗各轉換開關后，左右聲道音量均正常，但是試機幾小時后左聲道還是有雜音。更換全新的信源轉換開關后故障徹底排除。

    這款機器是上世紀八九年代的產品，所以用到現在時間已經不短，便這種機器如果沒有人為損壞一般是不會有嚴重的損壞的，隨著時間的延長最明顯的故障就是各開關旋扭的老化，通過一系列的清潔更新后，音色依然不減當年。

馬蘭士PM-4拆機方法有些特別，上面的黑色鐵網罩上一個整體扣在機架上的，要將四周和前面的螺絲都同時拆下來才能拿出來。由于這是早期的機型，機內布局還不是很美觀，連線比較復雜，如果要拆下主功率板更是麻煩，一般情況下維修如果不是很熟悉連線最好不要拆，因為這些連線都沒有標記。
