GST消防廣播擴音機GF500原理與維修

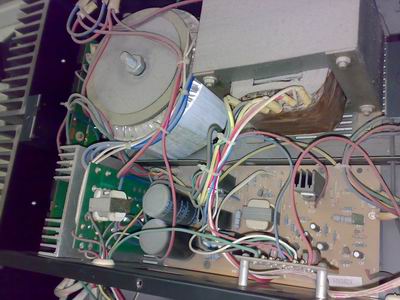

GF500定壓功放是海灣(GST)消防系統中的廣播擴音設備，在公眾場合被廣泛使用。兩個碩大的環牛和大散熱片外殼使整機重量足有幾十公斤。六對C5200、A1943確保輸出功率在500W以上，是貨真價實的專業設備。
此機電源變壓器容量大，雙63V輸出經35A橋整流后用四個3300uF電容濾波，開機瞬間很容易使供電系統掉閘。該機采用了開機限流延遲全通的緩沖供電方式，有效防止了開機瞬間的電流沖擊。在220V輸入電路中串聯著一個100Ω/10W的大電阻，此電阻并聯在繼電器J2的常開觸點兩端。開機后由于串聯電阻的限流作用，整機電流有一個由小到大的變化過程。Q18、Q19組成達林頓方式作為J2驅動電路，Q19基極接有RC網絡。在經過82K電阻對220uF電容充電延遲過程后J2吸合，短接限流電阻進入正常供電方式。J3與J2并聯，在延遲吸合過程中主功放電路也完成了平衡，J3常開觸點閉合，接通輸出變壓器。Q20是交流關機控制電路。開機后電源變壓器的雙11V繞組經整流后成±12V給保護電路和延時電路供電，其中一個繞組給Q20基極提供負壓。Q20反向偏置而截止，不影響繼電器的驅動。當關機瞬間此負壓首先失去，Q20由截止轉為導通，Q19基極接地而截止，繼電器J2釋放。斷開輸出變壓器，防止關機后主電解電容存電在放電過程電路退入非平衡期間對電路的損壞，也消除了這一過程中揚聲器所發出的余音。
    TA7317P是功放專用保護集成電路，具有延遲接通、中點直流檢測、過流檢測功能。一般都用在揚聲器保護電路，但此機是用在信號輸入控制電路。開機后⑨腳通過100K電阻對⑧腳電容充電，繼電器J1將延遲吸合。JI吸合滯后于J2、J3。當電路達到平衡電源進入正常供電后J1才吸合，兩路常開觸點閉合，將信號輸入口的芯線與地線接通，信號通過音量電位器送達主功放電路。當輸入信號過強導致輸出過流時，經功率管發射極電阻輸出的取樣電壓加到Q21的基極與發射極之間。Q21的導通使Q22同時導通，將高電平加到TA7317P的①腳，使⑥腳呈高電平，J1釋放切斷輸入信號。溫度繼電器串聯在J1的供電回路中，當管溫過高時此繼電器的常閉觸點打開，也使輸入信號斷開，起到過載保護作用。電源變壓器雙11V繞組經整流濾波后為此IC⑨⑤腳提供正負電壓，其中單繞組還提供一個負壓給①腳。抵消①腳由47K電阻從⑨腳供來的正電壓，使①腳處在接近0V的負壓狀態。當交流關機時隨著負壓消失J1也迅速切斷音頻輸入信號。②③腳是兩個聲道中點直流檢測端，此機沒使用此功能，這兩腳直接接地。
兩個1N4729是3.6V穩壓管，對接后形成±4.2V的峰值限幅電路，避免輸入信號過強。此機輸入放大采用運算放大器4558，省去相對復雜的差分放大電路，簡化了電路，提高了增益。①②腳的15P反饋電容可消除高頻自激。③腳與輸出中點接有負反饋網絡，對中點進行伺服，提高整機穩定性。⑧④腳由正負穩壓電路提供±15V電壓，既保證運算放大器的穩定供電又起到很好的前后級退耦作用。該電路只使用雙運放的一半，⑤⑥⑦腳空著，在類似功放電路中常將另一半作緩沖使用。①腳的輸出信號通過電阻提供到由Q1、Q2組成的電壓放大級，四個電阻既給Q1、Q2提供偏置，又給信號提供通路。恒壓偏置管Q3通過引線疊放在功率管上作溫度補償。Q3的集電極與發射極之間穩定在2.2V，給兩個推動管Q4、Q5提供恒定的偏置。電壓放大管和推動管基極與發射極之間都接有中和電容，對高頻移相進行補償，防止自激。特別是Q4、Q5選擇了1000P的中和電容，這在一般功率放大器中很少。這會增加高頻負反饋而使整機高頻特性變差，但以輸出變壓器為負載和以廣播擴音為主要功能時，這樣的設置卻是很有益的。功率管Q6－Q11、Q12－Q17是通過插接線與主板連接的。六個C5200和六個A1943分別固定在由大散熱片組成的機殼兩側，良好的散熱條件確保500W以上的持續大功率輸出。輸出端10Ω電阻與0.1電容組成茹貝爾網絡，補償輸出變壓器純感性負載對電路的不良影響。消除高頻移相造成的自激。電感L與10Ω電阻串聯在輸出回路中可濾除超音頻干擾信號。輸出變壓器除設置了70V、120V兩種定壓輸出繞組外還設置了監聽輸出繞組和電平顯示驅動繞組。面板設置只有一個音量控制鈕、四個發光二極管和一個電源開關。開機后12V供電使紅色電源指示燈點亮，有功率輸出時從輸出變壓器顯示繞組輸出的信號經檢波后驅動綠色運作指示燈閃爍，信號過強時黃色指示燈點亮，當過載保護時J1回路斷開，繼電器線圈下端成高電平，使紅色保護指示燈點亮。
附圖是根據實物繪制的整機電路圖，此機主電路板通過多條插接線與附屬電路連接，彩頁圖解中詳細描繪了其連接方法。并提供了運算放大器4558保護集成電路TA7317實測數據和維修要點。
