本文主要以雅馬哈EMX2300功放維修的實例，已及其電路分析，以求大家共同增進了解，共同探討。雅馬哈EMX2300屬于高保真OTL功率放大電路，一般前級多采用差分放大輸入，末級采用互補型大功率對管輸出，前后級之間直接耦合。這種電路具有工作穩定、頻率特性好、失真小等優點，因而在近幾年專業和家用功放電路中得到廣泛的應用。但是，由于采用多管直接耦合，一旦某只元件變質或損壞，會造成整個電路工作點的改變，輕則導致聲音小或失真，重則造成元器件大面積損壞，甚至燒毀揚聲器系統。一點電壓的改變，會引起多點電壓隨之改變，這也給故障的判斷和檢修造成困難。在長期的維修工作中我還發現，在檢修此類功放時，如果故障排除不徹底，通電試機時往往引起新器件再次損壞，造成經濟損失。因此，在檢修實踐中需要用一些安全檢修方法，以提高工作效率和減小無謂的損失。

維修實例1：一位同事在修理一臺雅馬哈EMX2300功放和調音臺組合機時，用指針萬用表測量到功放板上的8只功率放大管和4只推動管全部燒壞了，另外兩只音箱內的喇叭也全部燒了。他在準備好零件后直接按規格全部更換已損壞件，在沒連接前級調音臺的情況下，接入電源想試一試好了沒有，哪知通電后僅過了一分鐘，就見機內冒起了白煙。斷電后經過檢查，換上去的功率對管又損壞了，損失不小。后來送到我們維修部來，我有了前車之鑒，經過慎重考慮，更換已知損壞的元件后，接上我們自制的低壓維修專用電源，在元件沒有徹底檢查完的情況下通電也不會有問題，最后還是找到了幾顆電阻阻值變大，最終排除了故障。
    和很多工作一樣，在維修功放時其實還是有很多方法和經驗需要總結的，下面就分享一些經驗給大家，以求共同學習。

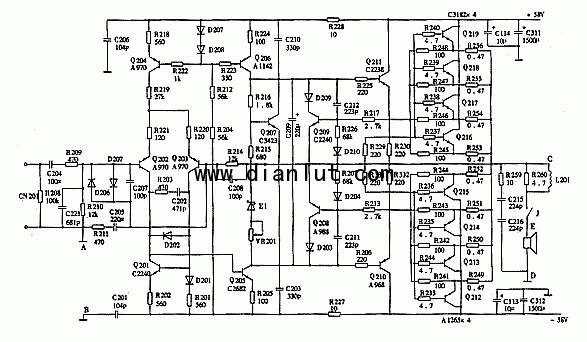

(1)對照實物，畫出整機(功放部分電原理圖(見圖1)，弄清電路的工作原理和元器件參數。
    (2)充分利用電阻測量法、電流法和電壓法，對電路中所有元件進行一次在路測量，對相關參數進行分析判斷，往往能順利的找出損壞元器件。
    (3)采用三步安全通電試機法，分別進行通電試機。首先為了不損壞揚聲器和大功率管，試機前不接揚聲器系統，在推挽輸出端與地之間(即圖1中的C點與D點之間)接一只20～50Ω/20～50W線繞電阻做假負載。其次，斷開末級大功率管的任意兩個電極或事先不安裝大功率管Q212～Q219。保留推動管Q210、Q211做互補推挽輸出(如果推動管發射極與中點之間無發射極電阻，應臨時加裝兩只100～270Ω、0.5W以上電阻，試機后拆除)。接著在功放電源220V輸入端串接一臺調壓器，從50V開始向功放供電，并監測輸出端中點電壓(C點與D點之間的電壓)。對OCL電路來說，這一電壓應為0V±0.5V，對OTL電路來說應為電源電壓的一半。如果中點電壓不符合正常值，應立即停機檢查。此時由于供電較低，一般不會造成元器件損壞。如果中點電壓正常，可逐漸提高電源電壓，一邊監測中點電壓，一邊觀察有無變色、冒煙元件，同時用手摸推動管溫度。如果市電升到正常值，通電半小時輸出端電壓保持不變，推動管無溫度上升或元器件無變質變色，則表明安全通電試機法第一步操作結束，可進行下一步操作。
    第二步是接入大功率管，保持假負載，降壓供電，監測中點。也就是說，裝上末級大功率管Q212～Q219，并按照從50V起逐漸升壓的方法繼續通電試機。必要時，應對整機靜態電流、中點電壓進行相應的調整。如果中點電壓失常，應重點檢查末級功放管及外圍電路。直到中點電壓穩定，功放管不發熱為止。
    第三步是拆去假負載，接入低檔揚聲器和信號源，正常供電試聽。具體說，分別在圖1中C、D間和E、D間接入低檔揚聲器試聽。此時，即使電路發生故障，也僅僅是損壞價位較低的低檔揚聲器。通電試聽半小時，中點電壓應保持穩定，功放管溫度應正常(不燙手)。有條件可進行指標的測試和調整。
    如果在C、D間試聽有聲，在E、D間試聽無聲，則是揚聲器保護電路故障，應檢查修理相應保護電路。
    上面說的雅馬哈EMX2300功放維修時就是采用上述方法第一步通電試機時，發現中點C、D間電壓偏高，且推動管Q210、Q211發熱冒煙。立即停機，對電路元件反復進行檢測、對比，均未發現損壞變質元件。后來對照原理圖仔細核對電路，發現差分輸入級Q202的基極上偏流對地電阻R210未與地線直接相接，而是通過插頭座與調音臺地線相連，再與電源的地端構成回路。而在通電試機時，為了方便，未與調音臺相連，致使差分放大級Q202失去偏置電壓，差分放大器失去平衡，經直接耦合，造成輸出端中點(C、D間)電壓偏高，燒毀互補大功率對管Q212～Q219。直接將R210接地線A與功放地線B相連，并對可能假焊虛接的與調音臺相連的插座進行補焊后，再按照第一步通電試機，中點電壓恢復0V，且調節輸入端電壓中點電壓穩定。

最后，提供一些關于使用萬用表的一些經驗。為了提高在路測量精確度，測量電阻時用數字式萬用表。由于數字萬用表內阻大，向被測電路提供的電流小，不能使二極管、三極管PN結導通，相當于開路，可減小對電阻測量的影響。測量二極管、三極管時用指針式萬用表。測量PN結正向電阻時用R×1擋，既可向PN結提供較大的正向電流，檢查其正向特性，又可減小在路其它元件對測試的影響。PN結元件如果是拆下來測量的，用指針表的1K檔測量是非常準確的。

測量電容器時(特別是電解電容器)，也選用指針萬用表，并根據容量大小選擇相應的量程，既可測量電容器在路電阻，又可根據指針擺動情況，估測電容器容量。當然，如果有專用的電容表那就更好了，不過這種表一般不便宜，而且量程也不高，有些能測量高容量的表又容易燒壞，所以還是指針表最好用。更多技術資料請訪問渝成音響維修網。
