JVC杰偉世迷你組合音響CA-EXA1維修技巧及拆解方法

      JVC杰偉世音響目前在國內市場的產品主要是家用迷你組合音響，以優良的做工和精美的外觀得到消費者的認可。對于音響維修人員來講，其他復雜的結構也是讓人費腦筋的事情。音響維修的技巧和其他家電一樣，第一原則是準備判斷故障，不擴大故障。電子電路損壞必然有一定的規律，每一個零件損壞都有一定的原因，只有真正找到了故障發生的部位，更換了損壞的元件，才有可能徹底解決故障，舉個簡單的例子，音響的音量電位器壞了，聲音中伴著沙沙的噪聲，一般維修人員喜歡噴點清洗劑，多轉幾次就解決問題了，卻不知道這種手段解決了一時的問題，卻不能保證長久有效，電位器老化后碳膜變薄或者磨損，只有更換全新原裝的配件才能長久解決問題。第二原則是將所有維修過的部位還原，包括每一顆螺絲。有些機器結構復雜，比如CA-EXA1，如果要把激光光拆下來，得先把四周的機殼和兩塊電路板都拆了，螺絲得有三四十顆，有長有短，有紅有黑，有圓頭有沉頭，如果不細心把握這些螺絲的位置，輕則顯得維修人員素質馬虎，重則頂壞機殼甚至損壞電路板。第三原則是拆裝還原，不損傷機器外觀，不缺少部件。這一點更是電器維修從業人員必備的素質，也是維修工作的基本保障，比如UX-7000的機器，門到位檢測開關位于右側電路板上，拆下這塊電路板非常容易，但是裝回去的時候如果不將倉門打到中間位置，就很容易損壞門開關，這就要求維修人員要養成多觀察、認真仔細的習慣。

         下面用圖片詳細介紹JVC杰偉世迷你組合音響CA-EXA1的拆解步驟。

第一步：當然是打開上蓋，上蓋只有四顆螺絲，但唯獨這四顆螺絲用的是內六角螺絲，目的是不讓用戶隨便拆開，也暗示了機器的復雜性。

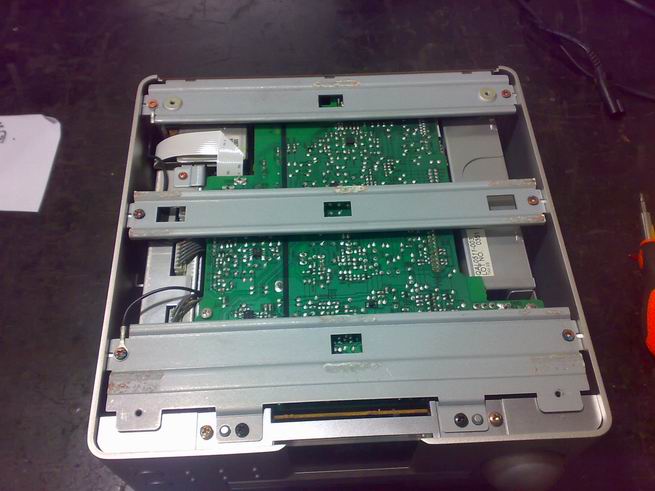

第二步：打開上蓋以后就可以看到如下圖一樣的機器內部結構了，十分緊湊。電路板上方有三塊鐵板，分別拆下六顆紅色沉頭螺絲，和顯示屏上方的兩顆黑色螺絲，注意這兩顆螺絲的位置，其他地方的螺絲和它是不一樣的。然后將后面板，即黑色那一塊鐵板上的紅色圓頭螺絲全部拆了，拿下后面板。

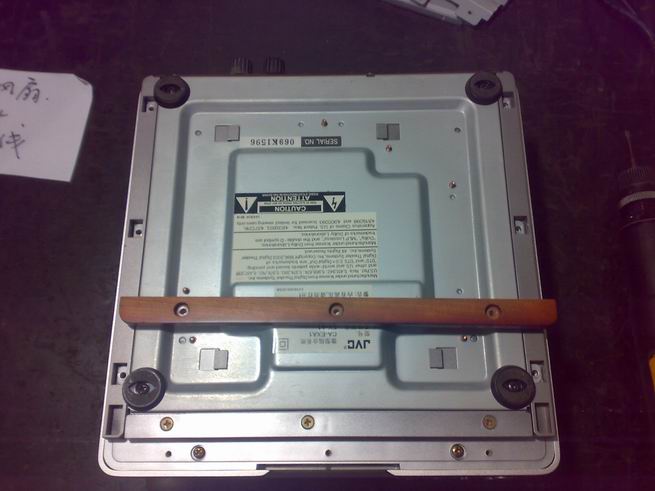

第三步：將機器翻過來，底朝上。拆下木條上的螺絲，注意這三顆螺絲也沒有替換的位置。拆下兩邊和前面的共8顆螺絲，并拆下三顆沉頭螺絲，這三個沉頭螺絲是固定前面板的，因?yàn)橐�維修激光頭或者更換機架就得拿下面板。

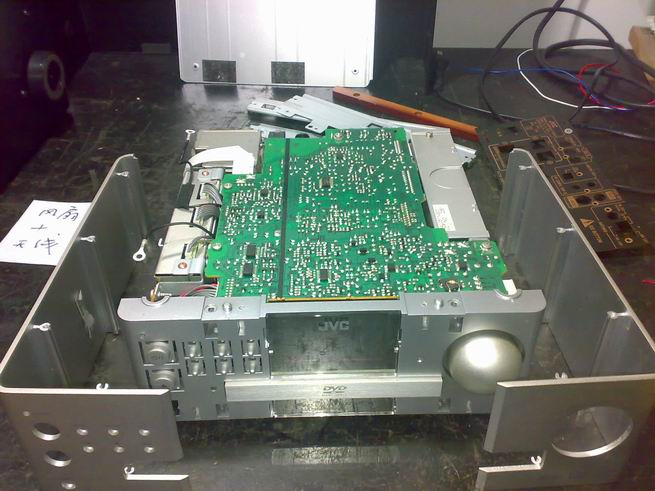

第四步：取下兩側的金屬外殼，這個外殼不容易取下來，首先要保證以上步驟說的螺絲都拆了，其次要保證不使蠻力，不然容易弄好機殼。方法是將側蓋向前推，顯示屏的方向?yàn)榍埃�推出大約半公分的時候往兩邊拔，可以取下兩側的外殼。如下圖：

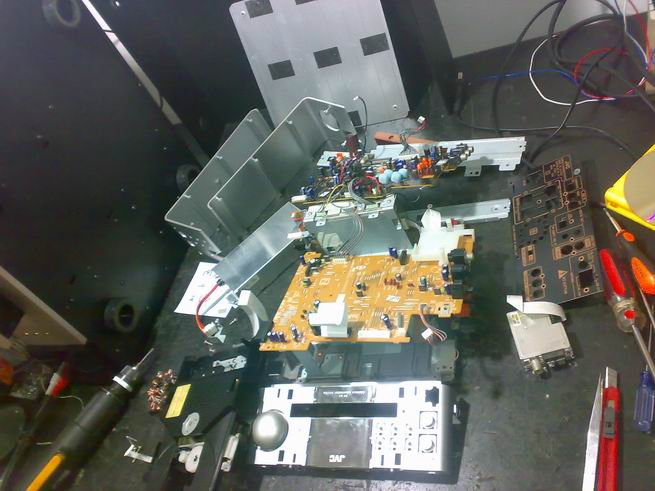

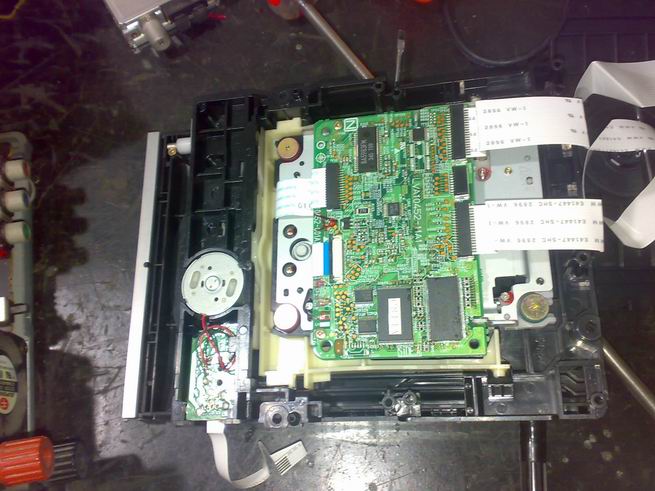

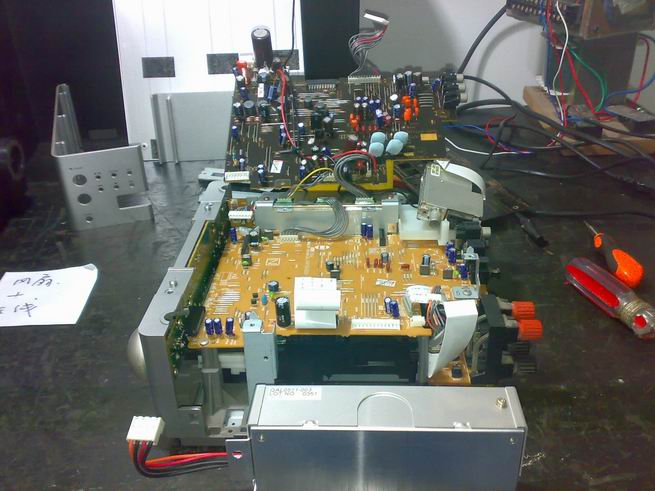

第五步：JVC組合音響的顯示面板一般都沒有連線，是一種插接口對接的，將面板兩邊的扣子撬起，把顯示屏往前拔就可以下來了，注意兩側的扣子是塑料的，不要用力過大。面板下來以后就非常簡單了，上面一層電路板和下面一層電路板的拆解方法都 一樣，拔插頭，拆螺絲就行了。插頭都是防錯設計，沒有相同的。電源盒是獨立設計，可以單獨拿下來，直到拆下機芯為止，整機任何故障均可修理，不過要注意的是，此機電路上的故障較少，不要輕易判斷故障部位，試機的時候要裝好電路板，注意地線不要碰到電路。拆機后詳圖如下：



    這臺JVC迷你組合音響就完全被拆解了，裝回去的時候你只用記一下哪些螺絲是用在哪里的，接線都不會 插錯，沒有相同的接口。更多維修資料請聯系我們。
