AD797作為一款低噪聲高速運算放大器，其性能指標堪稱完美。該運放內部采用Flold-Cascode結構以及高偏流設計，噪聲低至0.9VHZ,增益帶寬積高達110M。此外，該芯片在20KHz時的THD指標可達到-120dB,即0.0001%的水平，在同類芯片中也是非常出色的；該芯片的電流驅動能力也達到了50mA的水平。在種類繁多的運算放大器里，AD797應該當之無愧的被稱作運算放大器的王者。

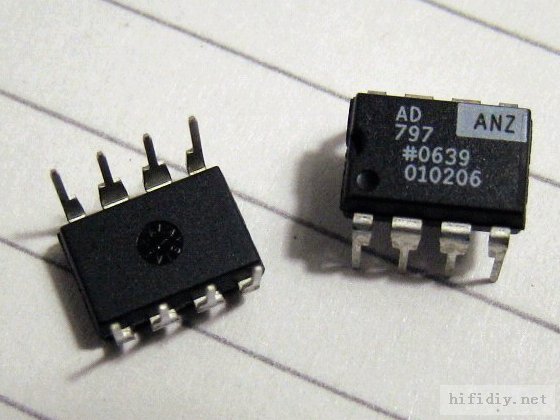

AD797

OPA627是Ti公司的一款高性能放大器，增益帶寬積16MHz，轉換速率55V/uS，更為可貴的是其THD指標在1KHz時也達到了0.00003%的低水準（20KHz時的指標手冊上未標注，估計和AD797相當?）。

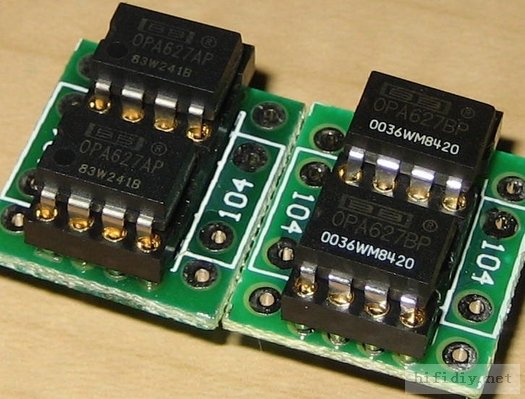

OPA627

HIFI愛好者總是希望通過摩機來提升機器的性能，更換運放為更高規格的制品，無疑是最簡單和最方便的方式。可是大多數愛好者在用AD797進行“摩機”時，似乎并沒有取得最佳的效果，出現了很多狀況：輸出產生自激震蕩、中點電壓偏離正常值較多、聲音不自然，效果甚至還不如常見的NE5534......遇到了這些狀況，使得很多朋友對該款運放產生了懷疑，甚至認為自己買到了假貨。

其實，遇到這些情況，大多是對該運放特性不了解導致的。只有深入了解了AD797這款運放，才會在應用中，充分發揮出這款運放的優勢出來。本文用HIFI DIY常見的Ti公司基于介質分離工藝制作的JFET輸入的優秀運算放大器OPA627和AD797進行比對，闡述應用場景和運算放大器選擇之間的關系。

一、電路噪聲

很多有經驗的DIY發燒友都提到，AD797對輸入電阻要求比較高。其實這不是什么特殊的地方，有這么一大類運算放大器和AD797一樣，都是屬于對輸入電阻要求比較高的類型。

那么，是什么原因造成這樣的狀況呢？我們在設計時應如何把握和取舍？這要從運算放大器的總輸入噪聲電壓密度談起。

運算放大器的總輸入噪聲電壓是運算放大器的噪聲電壓、噪聲電流流經輸入電阻上產生的噪聲電壓、以及輸入電阻本身的熱噪聲三者之和。這一點，是我們在很多場合，選擇不同類型的運算放大器的一個依據。如果將這些以單位頻寬來衡量，就變換成了總輸入噪聲電壓密度和噪聲電壓密度、噪聲電流密度、電阻熱噪聲三者的關系了。下面，我們再深入探討一下。

先談一下輸入噪聲電壓密度。運算放大器輸入噪聲電壓密度是和其內部輸入級差動晶體管的集電極電流相關的。大致關系如下：

針對運算放大器電路而言，總的噪聲電壓密度可以表示為：

也就是說，運算放大器總的噪聲電壓密度等于電壓噪聲密度、同相和反相端的電流噪聲密度在輸入電阻上產生的電壓噪聲密度、同相和反相端的輸入電阻本身的熱噪聲電壓密度三者之和。

經過以上分析，其實不難得出結論，那就是：每款運放都有適合自己的一個工作點范圍，在這個范圍內工作，運放的噪聲是可控的，超出這個范圍，噪聲特性會惡化。

下面，我們聯系實踐，分析一下如何更好的應用好AD797和OPA627兩款運放：

場景1：前級放大器的放大電路，應選擇哪款運放，電路參數應如何確定？

這個問題看似寬泛，可能有的朋友會想，不管哪一款運放，只要能工作在最佳狀態，效果都不會太差。這個想法看似正確，但放到特定場景下，就不一定正確了。假定這個前級放大電路是有10dB（3倍）增益的電路，電路由一級運放組成......

首先，考慮線路增益。反相輸入時，電路增益等于反饋電阻除以反相端輸入電阻。這里需要特別注意的是，這個反相端輸入電阻里面是包含信號源內阻，也就是音源的輸出電阻的！由于配搭音源的內阻的不確定性，將導致線路的增益不確定！

我們再看一下同相輸入的情況。此時，電路增益由反相端對地電阻和反饋電阻決定。增益問題不存在了。但我們?nèi)匀豢紤]信號源內阻。假設信號源內阻為2K歐姆，AD797的同相、反相端輸入電阻均為1000歐姆，此時，總的輸入電阻為3.5K歐姆，這時若采用AD797為輸入放大，系統的總的噪聲電壓系數為：

因此，我們發現，在信號源輸入阻抗不確定的情況下，采用OPA627進行設計將會有更大的寬容性，電路性能受外部影響較小。

同理，衰減式音量控制電路的輸出緩沖級，情況也是如此。這一級電路，如果采用AD797，可能會因為輸入信號阻抗變化過大導致本級電路性能的不確定，噪聲隨音量變化較大。而當采用OPA627時，這個問題就會得到圓滿解決。

二、輸出失調電壓

我們再回到上面這個場景。此時，我們不考慮噪聲問題，而去考慮另外一個因素：輸出失調電壓（也就是我們常說的中點電壓）。

談到這個問題，我們需要關注三個指標：輸入失調電壓、輸入失調電流和輸入偏置電流。

輸入失調電壓是指在常溫下，運算放大器輸入口短路接地時，輸出端的失調電壓折合到輸入端口的電壓值。

輸入失調電流是指當運放輸入端口開路時，為了得到0輸出，必須加到運放兩個輸入端的補償電流。

輸入偏置電流是指當常溫下，輸入信號為0且0輸出時，兩個輸入端的偏置電流。

如果我們在前級放大器設計時仍然考慮信號源內阻。假設信號源內阻為2K歐姆，AD797的同相、反相端輸入電阻均為1000歐姆，前級放大器增益為3倍（10dB），我們試計算一下AD797的輸出失調電壓。

查AD797規格書可知，AD797的輸入失調電壓為25uV，輸入失調電流為100nA，輸入偏置電流為0.25uA。輸出失調電壓的計算方法為：25uV×3+(2000+1000+1000)Ω×100nA+(2000+1000-1000)Ω×0.25uA=(75+400+500)uV=975uV。

如果信號源內阻變?yōu)?K歐姆的情況下，輸出失調電壓的數值將變?yōu)椋?5+700+1250=2025uV。

顯然，這個數值是無法接受的。我們更換為OPA627型號的運放，再計算一下。查OPA627運放的規格書可知，OPA627的輸入失調電壓為40uV，輸入失調電流為0.5PA，輸入偏置電流為1pA。在信號源內阻為2K、5K情況下，輸出失調電壓分別為：40×3uV+4000Ω×0.5PA+2000Ω×1PA=120.003uV，40×3+0.0035+0.005=120.0085uV。

從以上分析可以看出，在這種情況下，采用OPA627也可以保證較好的性能。

三、補償電容和穩定性

OPA627和AD797都屬于全增益范圍內穩定的品種。對于運算放大器而言，單位增益是最不容易穩定的。全增益范圍穩定意味著在運算放大器用做緩沖器時，我們不需要額外進行補償就可以穩定工作。

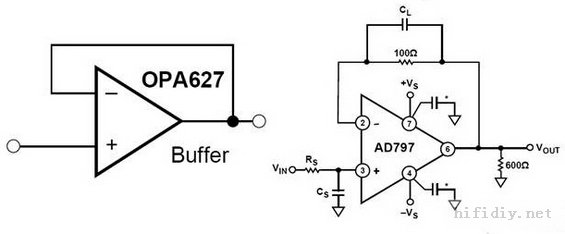

但即便是單位增益的buffer電路，OPA627和AD797也有著較大區別。如下圖所示，OPA627可以在教科書般經典的電壓跟隨器電路下很好的工作，而AD797在這樣的電路之下就存在一些穩定性問題，而需要采用指定電路解決該穩定性問題。

AD797片內有一個失真消除電路，通過6腳和8腳之間的電容實現內部高頻失真的消除。這里需要注意兩點：首先，這個電容的容量是需要精確等于50pF的，容量誤差越大，失真消除效果越不明顯。其次，這個電容僅對高頻段和高增益應用場景（例如增益為1000倍）適用。實際上，50pF電容難覓，可以考慮數個高精度電容并聯實現。

需要注意，該電容只能用于高增益情況下降低高頻率失真。設計中如果全都添加該電容，那么我們將會享受到前所未有的美妙的高頻，低頻會很單薄。這種情況想必一定有朋友遇到過吧？

實際應用上，AD797輸出如果接感性負載（如驅動耳機），也會引發震蕩。這一點需要格外重視。相比之下，OPA627穩定性就要好很多。

選擇運算放大器時，要特別關注運放是否可以在單位增益穩定。一些運放是不能再單位增益下穩定的，此時用于緩沖器電路就會出現穩定性問題。例如常見的另一款運放OPA637就是只能在5倍增益下穩定，而不能工作在單位增益下。此類運放就不適合做電壓緩沖器。

四、發揮AD797的特性

前面論述過，AD797不適合用做高輸入電阻的緩沖、放大級。但是畢竟它是一款性能非常優異的運放，運用得當，就可以獲得非常優異的性能。

例如，AD797用于阻抗變換Buffer之后的主電壓放大級。

仍以3倍增益為例。如果信號源內阻可以忽略，運放同相端、反相端電阻均為100歐姆，反饋電阻200歐姆，計算總噪聲電壓密度、輸出失調電壓如下（計算過程略）：總噪聲電壓密度為2.2(nV√Hz)，輸出失調電壓為95(uV)。

這個特性是相當優越的。也是其它型號的運算放大器基本無法達到的。這時，其它型號的運算放大器可能會因為反饋電阻和輸入電阻阻值過低，超出了運放的電流輸出能力而不能很好的工作， AD797的性能就被充分發揮出來了。

綜上所述，發揮AD797性能的要點在于：確定的低信號源內阻，較低的輸入電阻值，以及同相、反相輸入端電阻值匹配。

五、摩機時注意事項

通過以上分析可以看出，在摩機替換運放時，并不是簡單的更換，而是需要對應用場景進行研究的。原則上講，OPA627這類JFET輸入級的單位增益穩定的運放，可以比較方便的替換其它通用運放，而在性能上不會引發大的偏差。如果和AD797之間相互替代，就會牽涉到場景和外圍電阻等的修改了，而不能簡單直接替換，否則效果會大打折扣的。
