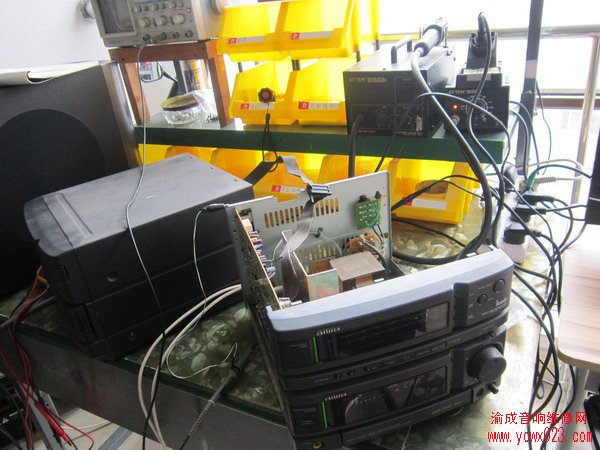

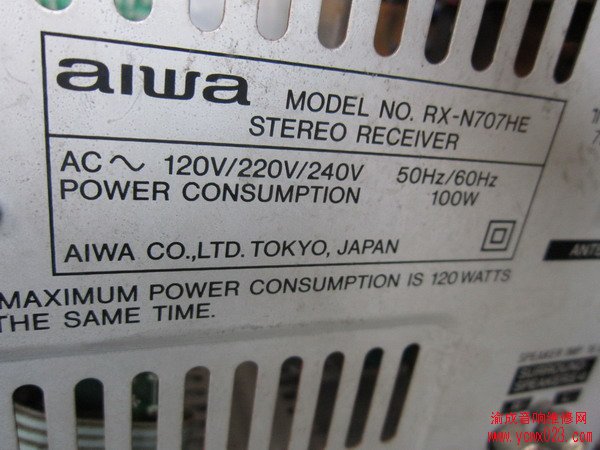

這個型號的機器目前已經幾乎從市場上淘汰了，不過很多老客戶還舍不得丟掉，畢竟當年買得不便宜，而且效果也很好。這套組合由三件主機組，RX-N707,FD-N909,SX-M707,客戶送來維修的是功放機和CD機，磁帶機和CD機集成在一起，收音機和功放在一起。故障現象是開機沒有聲音，CD播放正常。下面就詳細的分析一下這臺機器的維修過程，個人覺得很有意義，從這個故障處理過程充分說明了音響維修是一項需要非常細心的工作，也證明了電壓的正確對于任何一臺電子產品的重要性。

功放不出聲這種故障首先7應該從三方面入手，信號發生部分、信號控制處理部分、信號放大即功放部分。先將組合音響調到CD模式下，播放碟片正常，測量CD主機有音頻信號送到功放主機，位于插頭WH102的第4第5腳。測量音量電位器上找到雜音波形，有點像是收音機噪聲，測量功放厚膜塊STK4162的供電正常，這個功放塊的輸出沒有繼電器，可以直接輸入信號測試功放塊的好壞。經過這些排除知道故障部位在于信號控制部分，看電路圖中可以了解到，控制芯片由BU4094，BU4053,BU4052等完成。





CD機的兩路信號進到功放板上后直接進入轉換芯片IC301（bu4052bf）,從電路圖上可以看到這個IC同時接入了來自收音機的兩聲道信號，實踐證明VIDEO信號和磁帶機的信號是在CD集成機內切換后送出來的，這也說明了CPU工作正常且發出的控制信號正確。那么現在的問題是CD信號進入IC301后沒有輸出，而是輸出了TUNER的信號，不管是調在哪個通道都一樣。這說明了IC301不受控制，圖中可以看出它的控制來自IC201 BU4094的第10腳，這個芯片在另一張電路板上，通過插頭WH202的第一腳連接，實際測量時此腳的電壓為10伏，而實際這個腳應該像它的第2腳那樣有DATA信號，更換一片全新的BU4904后故障還是一樣，說明芯片沒有壞，測量它的工作電壓為12伏，此時無意中從電路圖上看到它的供電15腳 和16腳連接到插頭WH201的7腳，這里分明標著+5，難道應該是5伏供電？順著這條線往前找，之前的線路都標著+5V，看來這個電壓不對，它是由Q107 2SD2005提供，這是一只穩壓電源管，集電極為12伏，基極為5.6伏，輸出也應該為5.6伏左右，實測為12伏，取下這只管子發現CE極音短路，更換一只電源管后測量馬上變馬5.6伏，然后再去測量IC201的10腳，10伏電壓消失了，播放CD后聲音馬上出來了，切換各種功能聲音也能順利轉換。

花了很多時間去把這些信號流程查清楚，最后才發現是一個電壓不對引起的，這是一個很值得反省的故障，首先電壓故障是電器故障中發生率很高的一種，其次我們習慣了電壓降低或者沒有的故障，而對于電壓升高的情況卻遇到得很少，以至于遇到的時候不能及時的洞察到，所以維修機器時測量正確的電壓是必不可少也是最重要的一個步驟。這例故障希望能對廣大維修工作人員帶來一點點啟示。
