SONY XA7ES CD機伺服故障維修

      想必說到這款機型發燒友都非常清楚，之前就專門有一篇文件叫《世界六大轉盤》中有提到索尼的固定光學轉盤，應用最為經典的機型就是XA7ES，但是作為旗艦機，我想并不是廣大燒友都能捅有，至于這款機器的維修，我想對于電子技術愛好者來講也一定都比較陌生。本文就前不久維修的一例XA7ES伺服電路故障進行簡要的分析。

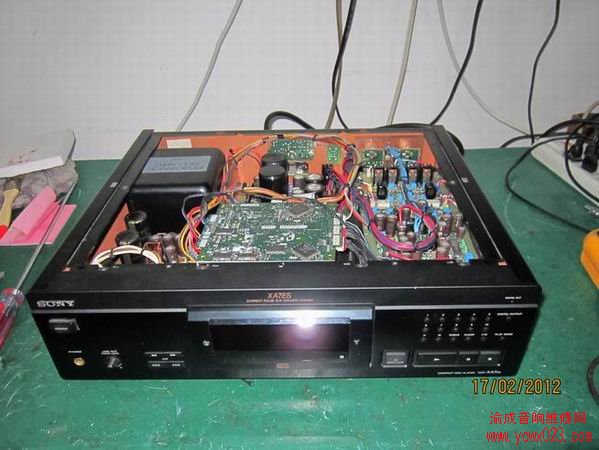

      這臺機器是成都的發燒友寄來維修的，故障現象為開機進出倉異常，主軸進給異常，不讀碟。注意，因?yàn)檫@是固定激光頭的系統，所以進出倉時是主軸在動，而不是激光頭動。

      由于之前維修過一臺XA55ES，對這款機芯的進出動作有所了解，所以試機后便明白了不正常的地方。按出倉的時候主軸不會同時退出，進倉的時候也不會同時前進，但是進倉完成后有時候主軸能前進到位，激光頭馬上會進行循跡動作，不過鏡頭凸到頂之后就不再回位了，直觀的說就是激光頭的透鏡沖到頂不歸位。反復進出發現有時動作有時不動作。

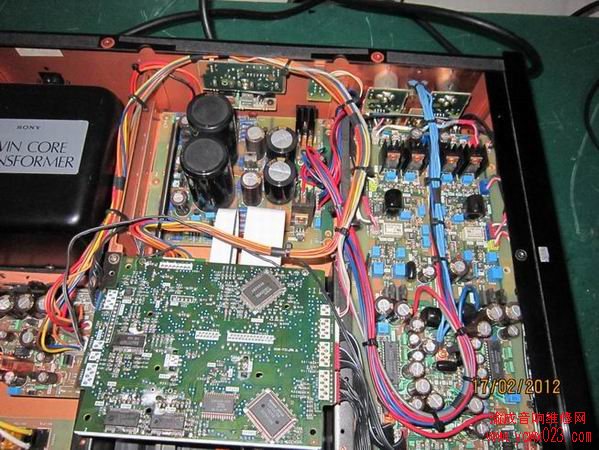

      首先分析這種故障的部位和原因，伺服不正常肯定跟伺服板有關系，激光頭動作和主軸進給動作都是由同一只驅動芯片BA6297完成的，測量這只芯片工作電壓正常，人為控制CXD2545Q送來的控制信號，所有動作都能正常執行，說明問題不在驅動電路。更換CXD2545Q后故障還是一樣，此時只好測量相關的數據和時鐘信號，發現右側那張音頻輸出板上還有移位寄存器和相關的振蕩電路，排線插頭上所標的DATA和CLK也沒有信號，看來這有可能是引起伺服不工作的原因，繼續測量發現振蕩芯片CXD2387損壞，更換后數據正常，進出倉也正常。值得注意的是更換CXD2545Q是需要看版本號的，有些不同的版本號之間相互不能替換。這款機器設計都比較完善，伺服板上留有很多測試點并有標識，比如RF測試點就很容易找到，這樣可以準確的測量到激光頭的工作狀態。再有XA7ES CD機的伺服板驅動芯片BA6297的設計工作溫度很高，市場上買到的全新國產芯片根本不能勝任，只有原裝機上拆下來的芯片才能用，不然機器工作一兩小時后容易出來聲音發抖的現象。
