Z5500羅技多媒體音箱維修屢燒功放塊

時間:2012-09-27 19:57來源:原創 作者:渝成維修 點擊:0
Z5500羅技多媒體音箱維修屢燒功放塊,維修電話023-68657783.前幾天維修的那臺創新音詩派電腦音響已經算是多媒體中很高級的產品了,這次維修的這臺羅技Z5500比那臺還要貴,售價三千多,功率和低音效果都更好。

 Z5500羅技多媒體音箱維修屢燒功放塊

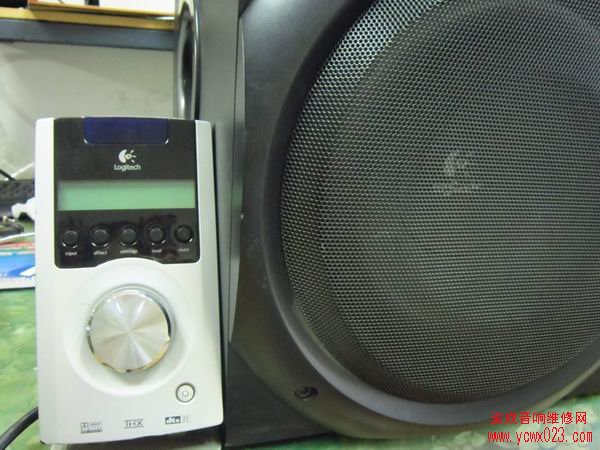

前幾天維修的那臺創新音詩派電腦音響已經算是多媒體中很高級的產品了,這次維修的這臺羅技Z5500比那臺還要貴,售價三千多,功率和低音效果都更好。這套多媒體音響號稱電腦音箱中的頂級產品,這臺機器送到維修部的時候已經拆得很亂,變壓器輸出線被剪斷了都沒包一下,有三只功放塊已經剪下來了,引腳還在電路板上,客戶說找人修過,燒了幾個功放塊沒好。

這臺功放雖然是多媒體音響,但是功能強大,做工精致,線控器上集成了5.1聲道杜比解碼器,可輸入模擬、光纖、同軸三種信號。線控器輸出由一根VGA線接到低音炮,炮里裝了電源變壓器和功放板。功放塊用的是TDA7294,共7只,低音喇叭用兩只橋接,其他每聲道用一只,電源變頻器輸出雙25伏供功放塊,單14伏供其他信號電路。

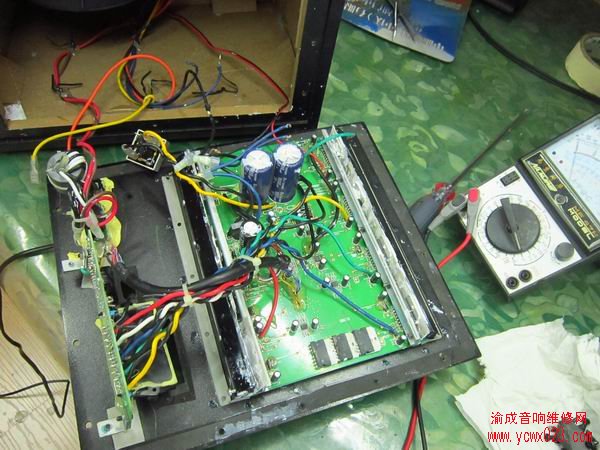

我接修后先觀察電路板上,沒有炸黑發黃等現象,只有三只功放管沒有換過,既然是一換了新的就要燒,那說明電路上有問題,決不能再直接更換通電了。將新的7294裝上之后,給功放塊主電壓供上正負20伏,相對于原機的正負35伏應該不容易燒,通電后立即發現其中有一塊以更換過的發燙,再更換這一塊后沒有發熱的了。為了防止再次燒功放塊,找到解碼器的相關供電后,用外部電源給解碼器供電后,接入CD信號,測量各聲道信號,除了重低音外,全部都正常,重低音信號沒到2.2伏電壓,不確定是不是正常時先將其斷開。為整機通電后試機,發現只有中置聲道正常出聲,其他四個聲道都不響,測量7294的第10腳電壓為0.7伏,正常時應該為4.2伏左右,看來是靜音了,查看靜音電路時發現不響的四個聲道都是同一個來路,也就是說其中一只功放塊壞都可以引起靜音不正常,將每只功放塊的10腳一一斷開后測量發現其中三只靜音腳對地電阻小于100歐,將上4.2伏電壓就形成短路,更換新的功放塊就好了。讓人不解的是為什么會壞這么多功放塊。

五個聲道都響了之后,剩下的問題就是低音炮了,懷疑2.2伏電壓是不正常的,也許是引發故障的原因,拆開解碼器查線路后發現這一路低音信號唯獨沒有經過電子音量控制電路,但是再往前就和其他五路信號一樣,都來自運放輸出,測量其他五路也是2.2伏電壓,只不過經過電子音量之后就沒有電壓了,開始懷疑這是正常的。我心想就算有問題也只燒低音的兩個功放塊,于是大膽接入低音試機,居然沒有問題,全部都響了。維修工作進行到這一步更讓人不解,最終的壞元件就是幾只功放塊7194,沒有發現其他原因和壞的部位為什么之前的維修人員裝上去燒了那么多,難道是絕緣墊片沒有裝好?所以音響維修本來就是一項細致活,多媒體組合音箱維修也和其他電器一樣,不僅需要的是電路原理等基礎知識,更需要的是細心的做好每一個細節,包括安裝螺絲,加絕緣墊片,涂導熱硅脂等等。
