我們之所以經常在發燒友家中看到的都是用CD機來當音源，因為CD是至上世紀八十年代以來，一直是公認為音質最好的音頻格式，所以幾十年過去，CD機的地位還沒有被改變。

其實單就CD數字技術來說，早在90年代初就已經發展到了頂峰。以PHILIPS和日系CD機芯的機械結構達到了爐火純青的境界。其中以PHILIPS的CDM4 PRO、CDM3搖臂轉盤，TEAC的VRDS鉗型轉盤，SONY的光學固定轉盤，PIONEER的倒置轉盤，DENON的三重避震轉盤和CEC皮帶帶動系統的六大轉盤最為著名。也許你會認為：不就是一個簡單的機械結構嗎，有什么了不起的？ 如果告訴你就是這樣一些簡單的機械結構，到現在我們還不能國產化的話，你又會作何感想？本站將用一系列六篇文章來分別講述這些轉盤的智慧與奧妙，讓我們一起欣賞這些充滿智慧結晶的工業藝術品！品鑒這些影響CD機音質的CD機轉盤，它包括主軸、主軸電機、激光頭組件、循跡電機導軌，當然還有基座和碟夾。

轉盤的主要功能是為CD碟片提供一個穩定的旋轉環境，其主要素質是由多方面因素決定的，在音響維修工作中，這些對于CD機維修來講是至關重要的理論基礎，下面我們就來看六大轉盤之一：PHILIPS搖臂轉盤。

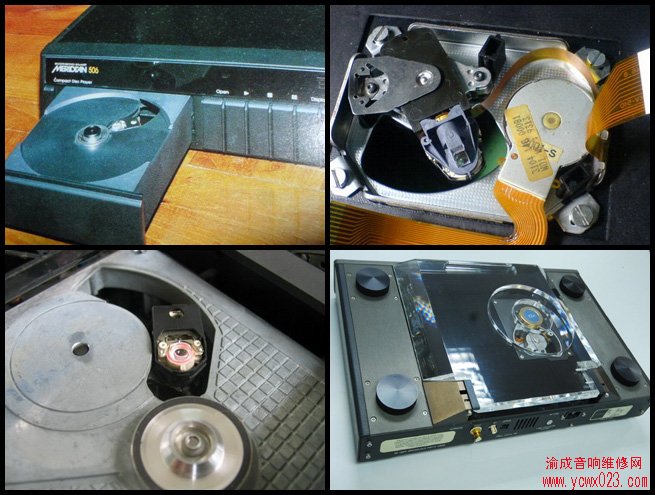

PHILIPS機芯是歐美CD機制造商喜歡采用的主流機芯。以光頭的尋跡方式，分為“搖臂尋跡”機芯和“直線尋跡”機芯。發燒友比較喜歡的是他的單光速設計、搖臂尋跡式機芯。在PHILIPS的搖臂系列轉盤里面比較著名的是CDM3、CDM4 、CDM9幾款，其中最為業界稱頌的是CDM4 PRO，在港臺被稱頌為“王盤”。細心的讀者可能會注意到這里沒有提及CDM1、CDM2，這是因為CDM1體形太笨拙實用性差，而CDM2設計上有點“小瑕疵”，生產不久后就自然淘汰了。法國米格DUO CD-2轉盤使用的是CDM3轉盤，KRELL MD1也使用了該機芯。CDM9常被使用在一些中低檔CD機里面，而CDM4 PRO則被應用到了PHILIPS的頂級LH500R-LH800R以及MARANTZ 的老旗艦CD-15F、N、K上。（CD15機的后綴字母F為本土版本、N為歐美版本、K為中國版本）。除上述高檔機型應用外，它還被Mark Levison No31、Jadis、Primare等廠家的高檔產品采用。CDM4 PRO整體為鑄鋁制造，采用霍爾無刷馬達。高純度玻璃聚焦鏡頭由德國專業鏡頭制造廠家定制。整體結構簡潔合理，性能非常穩定，使用壽命很長，應該說CDM4 PRO是所有著名機芯里面最可靠最長壽的。CDM－4PRO，這個轉盤的機械中央底板部分是用兩層不同厚度的鋁合金，夾著一層吸震軟膠造成的塑料基板，兼有穩固與吸震的效果。在底板上同樣用兩層不同厚度的鋁合金夾著一塊重達6Kg鉛板底盤，承放在4條特別調校的阻尼防震彈簧上面，而這塊底盤就是用來安放CD心臟部分——轉盤的基座。（它可以有效地吸收低頻諧振CD轉盤組合則再用四只特種橡膠圈隔離在底盤之上。（這種橡膠圈對吸收高頻諧振最為有效）機面頂蓋是一塊厚達1.25cm的實心鋁，在放CD那個圓孔邊緣也有一條橡膠圈，其作用是當那塊實心鋁頂蓋合上后，完全將CD轉動部分與外界空間隔絕，空氣也不可能把諧振傳過來！此讀取機構比較起上述系統中的轉盤可以說是最簡潔了。其它的光學組件中小距離的徑向移動都是依靠循跡線圈來調整，而遠距移動則是由徑向電機負責。當然，機械的節省就要電路補救，故其后面的伺服電路相對較復雜。某些廠家針對它的缺點作了一些技術改造，（如Krell）但價格卻難以接受。

    這就是飛利浦搖臂轉盤，雖然非常有名，便是現在這種CD機已經不多了，要維修這樣的激光頭也是很困難的，換新的也買不到整件。
