松下原裝組合音響特殊故障一例

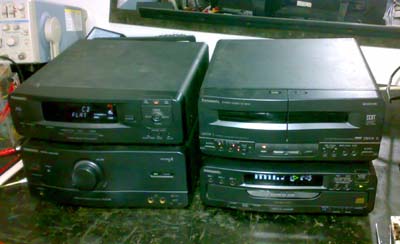

故障現象：一套四件的松下組合音響，開機一切正常，約五六分后聲音變啞，然后發出尖叫。

此機在當?shù)鼐S修過沒有修好，拆機檢查電路板有動過但并沒有搞得很爛，并且已經知道芯片M62408FP嚴重發燙。

    查資料雖然沒有查到，不過從相關網絡文章得知此芯片的功能是管音量和均衡，加之此芯片嚴重發燙，當然得從這個故障點開始，既沒有圖紙也不知道芯片的供電，于是直接買了一個芯片來換。沒想到花大價錢買來卻沒能解決問題，此時我才清醒過來，怎么不先仔細的檢查電壓呢？

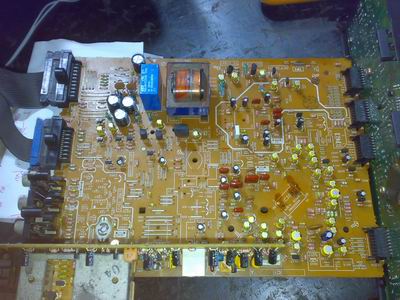

    經過仔細的查看，原來在PCB板的正面有標注電壓，后悔不已，當時怎么就不記得認真的找一找呢？

萬用表一測量，正負7.5伏的芯片供電，正7.5伏正常，負7.5為負13伏，顯然這就是故障的直接原因。將電路板通檢一篇并沒有找到電壓的供應點，比如一般的78系列三端穩壓等，只有一只像7805形狀的三極管，測量三個極分別為-13伏左右，集電極來自整流后的負13伏，基極通過1K電阻和穩壓二極管串聯取出電壓，測量三板管是好的，測量穩壓二板管開路，可這只二極管像電阻一樣標著色環---灰紅棕，第一次見這種色環二極管，不知道怎么認，仔細清理線路發現+7.5伏也是同樣的電路結構，通電測量另一只正常的二極管電壓為7.5伏，于是想到拿一只8.2伏的穩壓二極管來試，結果輸出電壓正好為-7.5伏，試機芯片不再發燙，測試幾小時一切正常。

經驗總結：

1.芯片類的東西是很不容易壞的，損壞的比例相當小，特別是正規品牌機器、信號/音頻處理等等這些功能的芯片。所以當你判斷芯片損壞一定要慎重，要么有足夠的證據，要么是經驗已經證明的例子。

2.對于查不到資料的時候，應該多花時間在電路板上去理解和觀察，對于很多正規品牌機器來講，都會有詳細的標注和方便維修的設計。
